Инструменты векторной графики, Перо

использование инструмента пероВекторная графика, в отличие от растровой, описывается не с помощью пикселей, а с помощью формул и символов. Основные инструменты векторной графики в программе Adobe Photoshop CS5: инструменты группы Перо и инструменты группы Фигура. Также к векторной графике относится группа Текст, но эта группа имеет свою специфику.

Инструменты группы Перо и группы Фигура могут работать в одном из трех режимов, которые находятся на панели настроек в левой стороне, в виде трех пиктограмм. Эти пиктограммы выглядят, как квадрат с точками, квадрат с пером, и квадрат без точек.

инструмент пероПервый режим — режим слой-фигура, который включается нажатием на левую пиктограмму с изображение квадрата с точками. Откройте программу Adobe Photoshop CS5, создайте новый документ, выберите инструмент Перо и попробуйте нарисовать на документе какую-либо фигуру в этом режиме. В этом режиме создается фигура, а на палитре слоев будет создан слой-заливка с векторной маской, на которой находится контур фигуры. Этот контур появляется также в палитре Контуры. Цвет фигуры можно изменять с помощью изменения цвета слоя-заливки, достаточно на палитре слоев дважды кликнуть на левой иконке слоя.

Следующий режим — режим контуров. В этом режиме создается контур. Переключитесь в этот режим, и попробуйте нарисовать на изображении контур. Контур может быть прямым и криволинейным. Когда Вы просто ставите точки, контур будет прямым. Когда Вы ставите точку, и протягиваете ее — контур будет криволинейным.

рисуем инструментом пероНарисованный контур отображается в панели Контуры. Чтобы сохранить контур, открываете эту панель, и дважды щелкаете по названию контура. Появляется окошко, в котором Вы прописываете имя контура, и нажимаете ОК. После этого контур будет сохранен, и с ним можно будет работать: редактировать, обводить, или заливать цветом.

Последний, третий режим работы — режим заливки пикселей. В этом режиме создаются не векторные, а растровые изображения, и заливаются передним цветом. Этот режим работает для фигур — для пера он неактивен. Вся работа происходит на текущем слое.

Группа инструментов Перо содержит следующие инструменты: перо, свободное перо, добавить опорную точку, удалить опорную точку, угол. Все эти инструменты используются при рисовании.

Инструмент Перо

Может рисовать в режиме создания контура и в режиме слоя-фигуры. Если Вы поставите значок Оптимизация на панели настроек, то при рисовании пером у Вас на линии будут появляться опорные точки.

Если Вы подведете курсор к сделанному контуру там, где опорных точек нет. появится значок плюс у курсора, и Вы сможете поставить новую опорную точку. Если опорную точку нужно удалить, подводите к ней курсор, нажимаете правой клавишей, и выбираете пункт Удалить опорную точку.

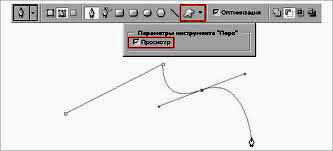

У Пера есть еще один важный параметр: Просмотр, который Вы найдете, если кликнете по треугольнику раскрывающегося списка правее иконок инструментов на панели настроек, или левее пункта Оптимизация. При включенииэтого параметра Вы сможете видеть, какой формы будет контур.

Создаваемый контур может выходить за пределы холста, то есть опорные точки можно ставить за пределами изображения.

Чтобы замкнуть контур, подводите курсор к первой созданной точке, и у курсора при этом появляется кружок. Затем щелкаете по этой точке.


Если нужен незамкнутый контур, отводите курсор от последней опорной точки, нажмимете клавишу Ctrl, и щелкаете курсором. Или нажимаете клавишу Esc.

Чтобы создать пером прямую под углом, кратным 45 градусов. нажмите и удерживайте клавишу Shift.

Создавая прямые линии, Вы просто кликаете по точкам. Если хотите создать кривую, кликаете, и протягиваете в сторону нажатой клавишей мыши. В этом случае возле точек появляются направляющие.

Чтобы изогнуть линию сразу в нужную сторону, протягиваете самую первую точку — в этом случае сразу появляется направляющая для первой точки.

параметры инструмента пероЕсли контур нужно удалить щелаете клавишей Esc. Если контур незаконченный, и Вы его хотите удалить, нужно щелкнуть два раза клавишей Esc.

В контуре переходы от точки к точке у Вас будут плавными. Исключение составляют переходы от прямых к кривым. Если Вы хотите перейти от кривой к прямой, или сделать острый угол между двумя кривыми, нажмите по опорной точке с нажатой клавишей Alt, и продолжайте рисование.

Нарисованный контур можно отредактировать.

Видео о том, как рисовать контуры в программе Adobe Photoshop CS5
